配位超分子自組裝系列進展：單雙光子路徑染料@MOF白光材料發(fā)表在Angew. Chem. Int. Ed.
白光發(fā)射材料不僅能夠滿足人們?nèi)粘５恼彰餍枨螅€在多色顯示、成像、防偽、可見光傳輸?shù)炔煌I(lǐng)域有著重要應(yīng)用，因而成為近年來的研究熱點之一。其中，利用金屬－有機框架 (MOF) 的獨特孔道結(jié)構(gòu)，通過主客體作用吸附有機染料，能獲得組成可控的染料@MOF材料體系。進而利用MOF主體和染料客體的發(fā)光組合，調(diào)控主客體之間的組成比例、激發(fā)波長與能量傳遞等因素，獲得多色發(fā)光和白光發(fā)射。然而，上述利用染料@MOF體系獲得組合白光的思想，目前大多限于紫外光激發(fā)的單光子路徑來實現(xiàn)。

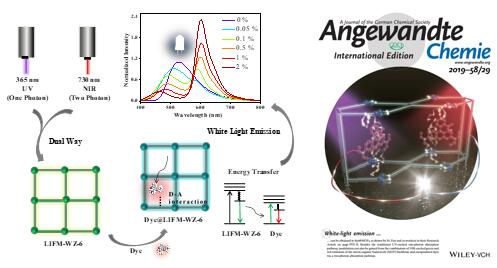

單光子路徑白光
近日，中山大學化學學院潘梅教授課題組，同時利用紫外光激發(fā)的單光子過程和近紅外光激發(fā)的雙光子過程，成功獲得了雙路徑光子轉(zhuǎn)換的染料@MOF白光材料。該MOF結(jié)構(gòu)設(shè)計中的四苯乙烯骨架配體和所吸附的有機染料分子，均同時具有單光子吸收(OPA)和雙光子吸收(TPA)激發(fā)熒光的特性。經(jīng)過對材料組成、激發(fā)波長、雙光子吸收截面等諸多因素的精準調(diào)控，最終成功獲得了不同含量的RhB+@LIFM-WZ-6、BR-2+@LIFM-WZ-6和APFG+@LIFM-WZ-6的染料@MOF白光材料體系，分別在365 nm紫外光和730~800 nm近紅外光的激發(fā)下，經(jīng)由單光子路徑和雙光子路徑過程，成功實現(xiàn)了能量下轉(zhuǎn)換和上轉(zhuǎn)換的白光發(fā)射。上述研究將不同路徑的光子轉(zhuǎn)換機制成功運用于白光發(fā)射材料的設(shè)計，并為光化學和光物理的其他相關(guān)領(lǐng)域提供了新的研究思路。

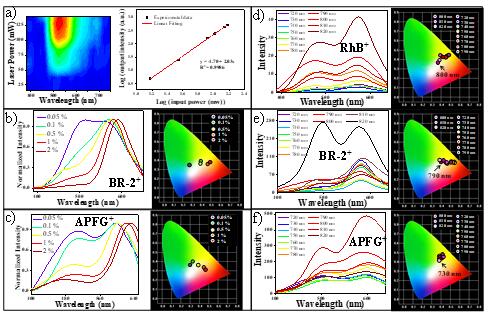

雙光子路徑白光
單雙光子路徑白光機制
相關(guān)結(jié)果發(fā)表在Angewandte Chemie International Edition上(Inside Cover)，中山大學化學學院博士研究生王政和朱誠逸為共同第一作者（Zheng-Wang, Cheng-Yi Zhu, Jun-Ting Mo, Peng-Yan Fu, Yan-Wu Zhao, Shao-Yun Yin, Ji-Jun Jiang, Mei-Pan*, and Cheng-Yong Su，White‐Light Emission from Dual‐Way Photon Energy Conversion in a Dye‐Encapsulated Metal–Organic Framework. Angew. Chem. Int. Ed., 2019, 9752-9757, DOI: 10.1002/anie.201905186）。
文章鏈接：https://onlinelibrary.wiley.com/doi/full/10.1002/anie.201905186
版權(quán)與免責聲明：本網(wǎng)頁的內(nèi)容由收集互聯(lián)網(wǎng)上公開發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構(gòu)成其他建議。僅提供交流平臺，不為其版權(quán)負責。如涉及侵權(quán)，請聯(lián)系我們及時修改或刪除。郵箱：sales@allpeptide.com
